TLS1.1サポート終了にあたり、tsharkによるパケットキャプチャでTLS1.1通信を検知する。
ポイントは 以下のオプション
-Y "tcp.payload[x:x]"TCPペイロードでディスプレイフィルタ-Mメモリー枯渇対策-w - | tshark -r -DISK枯渇対策 ( ディスプレイフィルタは-b,-w不可 )
- 動作確認バージョン
- 参考
- 継続取得コマンド
- tsharkコマンドオプション
- キャプチャフィルタ(-f)とディスプレイフィルタ(-Y)
- オプション解説
- -f キャプチャフィルタ IPのみフィルタ
- -M 100000 (<auto session reset>) メモリー枯渇対策
- -l 標準出力バッファオフ
- -w - | tshark -r - Tempファイル DISK枯渇対策
- 2>>"%USERPROFILE%\Downloads\stderr.log" 標準エラーをリダイレクト
- -Y "tcp.payload[1:2] == 03:02 && tcp.payload[9:2] == 03:02" TCPペイロードでフィルタ
- (任意 出力形式) -o gui.column.format:"Packet,%m,Time,%Yt,Source,%us,SrcPort,%uS,Destination,%ud,DstPort,%uD,Info,%i"
- >> "%USERPROFILE%\Downloads\tls1.1.log" 標準出力
- まとめ - tsharkディスプレイフィルタ(tcp.payload)でTLS1.1通信をキャプチャする
動作確認バージョン
バージョン・設定により表示が変わるので要調整。
TShark (Wireshark) 3.6.13 (v3.6.13-0-g9aa9aca9c1c1)
詳細バージョン(クリックで展開)
C:\Users\Administrator>"C:\Program Files\Wireshark\tshark.exe" --version TShark (Wireshark) 3.6.13 (v3.6.13-0-g9aa9aca9c1c1) Copyright 1998-2023 Gerald Combs <gerald@wireshark.org> and contributors. License GPLv2+: GNU GPL version 2 or later <https://www.gnu.org/licenses/gpl-2.0.html> This is free software; see the source for copying conditions. There is NO warranty; not even for MERCHANTABILITY or FITNESS FOR A PARTICULAR PURPOSE. Compiled (64-bit) using Microsoft Visual Studio 2019 (VC++ 14.32, build 31332), with libpcap, with GLib 2.66.4, with zlib 1.2.11, with Lua 5.2.4, with GnuTLS 3.6.3 and PKCS #11 support, with Gcrypt 1.8.3, with MIT Kerberos, with MaxMind DB resolver, with nghttp2 1.44.0, with brotli, with LZ4, with Zstandard, with Snappy, with libxml2 2.9.10, with libsmi 0.4.8. Running on 64-bit Windows Server 2016 (1607), build 14393, with Intel(R) Xeon(R) Silver 4112 CPU @ 2.60GHz (with SSE4.2), with 32425 MB of physical memory, with GLib 2.66.4, with Npcap version 1.60, based on libpcap version 1.10.2-PRE-GIT, with c-ares 1.17.0, with GnuTLS 3.6.3, with Gcrypt 1.8.3, with nghttp2 1.44.0, with brotli 1.0.9, with LZ4 1.9.3, with Zstandard 1.4.0, with LC_TYPE=C, binary plugins supported (0 loaded).
参考
参考にさせていただきました。ありがとうございます。
継続取得コマンド
"C:\Program Files\Wireshark\tshark" -i "1" -f "host 3.113.127.38" -M 100000 -l -w - 2>>"%USERPROFILE%\Downloads\stderr.log" | "C:\Program Files\Wireshark\tshark" -r - -Y "tcp.payload[1:2] == 03:02 && tcp.payload[9:2] == 03:02" -o gui.column.format:"Packet,%m,Time,%Yt,Source,%us,SrcPort,%uS,Destination,%ud,DstPort,%uD,Info,%i" -M 1000000 -l >> "%USERPROFILE%\Downloads\tls1.1.log"
結果例
7947 2025-03-17 20:51:14.109253 x.x.x.x 51013 3.113.127.38 443 Client Hello 7951 2025-03-17 20:51:14.109584 3.113.127.38 443 x.x.x.x 51013 Server Hello
tsharkコマンドオプション
tsharkのManual Pageは以下の通り
キャプチャフィルタ(-f)とディスプレイフィルタ(-Y)

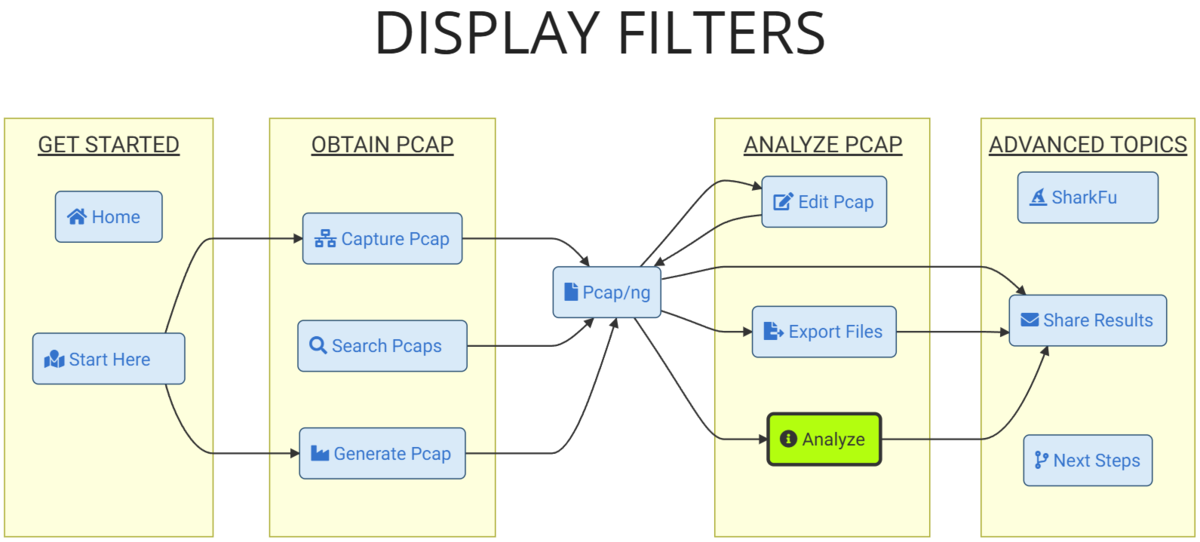

キャプチャフィルタとディスプレイフィルタは以下の通りかかるタイミングが異なる。TLSバージョン(TCPペイロード)はキャプチャフィルタでは扱えないため、ディスプレイフィルタで絞り込む。
オプション解説
それぞれのオプションの設定意図を解説する。
"C:\Program Files\Wireshark\tshark" \ -i "1" \ -f "host 3.113.127.38" \ -M 100000 \ -l \ -w - \ 2>>"%USERPROFILE%\Downloads\stderr.log" \ | \ "C:\Program Files\Wireshark\tshark" \ -r - \ -Y "tcp.payload[1:2] == 03:02 && tcp.payload[9:2] == 03:02" \ -o gui.column.format:"Packet,%m,Time,%Yt,Source,%us,SrcPort,%uS,Destination,%ud,DstPort,%uD,Info,%i" \ -M 1000000 \ -l \ >> "%USERPROFILE%\Downloads\tls1.1.log"
-f キャプチャフィルタ IPのみフィルタ
-M 100000 (<auto session reset>) メモリー枯渇対策
未指定の場合、パケットの関連付け解析のために保持しメモリーが枯渇する。一定パケットごとにresetしてメモリーを解放させる。
-l 標準出力バッファオフ
標準出力へのバッファをオフにしてリアルタイムに処理されるようにする。
-w - | tshark -r - Tempファイル DISK枯渇対策
パイプではなく
tshark -i "1" -f "host 3.113.127.38" -Y "tcp.payload[1:2] == 03:02 && tcp.payload[9:2] == 03:02" -o gui.column.format:"..." -M 1000000 -l >> "%USERPROFILE%\Downloads\tls1.1.log"
とした際に、以下のエラーでtsharkが停止した。キャプチャフィルタでフィルタしたパケットをTempファイルとして書き出しており、DISKが枯渇した。
** (tshark:3328) 21:44:09.073366 [Main MESSAGE] -- Capture started. ** (tshark:3328) 21:44:09.073797 [Main MESSAGE] -- File: "C:\Users\ADMINI~1\AppData\Local\Temp\2\wireshark_Embedded LOM 1 Port 26M9K32.pcapng" 8 ** (tshark:3328) 06:29:04.779256 [GLib ERROR] -- ../src/glib-2-b84205c786.clean/glib/gmem.c:112: failed to allocate 8388608 bytes
対策として、以下で解説されている通り キャプチャフィルタ -> 標準出力 -> 標準入力 -> ディスプレイフィルタ としてTempファイルを作成しない。
2>>"%USERPROFILE%\Downloads\stderr.log" 標準エラーをリダイレクト
-Y "tcp.payload[1:2] == 03:02 && tcp.payload[9:2] == 03:02" TCPペイロードでフィルタ
ディスプレイフィルタではTLSデータを扱えず
tls.record.version == 0x0302 && tls.handshake.version == 0x0302
といったフィルタができなかった。
そのため、TLSではなく単なるTCPとして扱い tcp.payload によりバイト列でフィルタする。
tls.record.version: tcp.payload[1:2] == 03:02 tls.handshake.version: tcp.payload[9:2] == 03:02
0 1 2 3 4 5 6 7 8 9 10 11 12 ------------------------------------------ 16 03 02 00 a3 01 00 00 9f 03 02 67 de ...
(任意 出力形式) -o gui.column.format:"Packet,%m,Time,%Yt,Source,%us,SrcPort,%uS,Destination,%ud,DstPort,%uD,Info,%i"
ログファイルの出力形式を任意で変更する。
形式は tshark -G column-formats で確認可能。
>> "%USERPROFILE%\Downloads\tls1.1.log" 標準出力
結果として以下のように出力される
7947 2025-03-17 20:51:14.109253 x.x.x.x 51013 3.113.127.38 443 Client Hello 7951 2025-03-17 20:51:14.109584 3.113.127.38 443 x.x.x.x 51013 Server Hello
まとめ - tsharkディスプレイフィルタ(tcp.payload)でTLS1.1通信をキャプチャする
tsharkオプション -M, -l, -w - | tshark -r -, -Y "tcp.payload[1:2] == 03:02 && tcp.payload[9:2] == 03:02" により、メモリー・DISK枯渇に対応した上で、ディスプレイフィルタによるTLS1.1通信の継続キャプチャができるようになった。
"C:\Program Files\Wireshark\tshark" -i "1" -f "host 3.113.127.38" -M 100000 -l -w - 2>>"%USERPROFILE%\Downloads\stderr.log" | "C:\Program Files\Wireshark\tshark" -r - -Y "tcp.payload[1:2] == 03:02 && tcp.payload[9:2] == 03:02" -o gui.column.format:"Packet,%m,Time,%Yt,Source,%us,SrcPort,%uS,Destination,%ud,DstPort,%uD,Info,%i" -M 1000000 -l >> "%USERPROFILE%\Downloads\tls1.1.log"
